CanvasPanelSlot 布局规则

UMG 中的 CanvasPanelSlot

我们先来看一下在 UI 面板中，CanvasPanelSlot 有哪些信息：

源码中的 CanvasPanelSlot

class UMG_API UCanvasPanelSlot : public UPanelSlot
{
	GENERATED_UCLASS_BODY()

public:

	/** The anchoring information for the slot */
	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category="Layout|Canvas Slot")
	FAnchorData LayoutData;

	/** When AutoSize is true we use the widget's desired size */
	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category="Layout|Canvas Slot", AdvancedDisplay, meta=( DisplayName="Size To Content" ))
	bool bAutoSize;

	/** The order priority this widget is rendered in.  Higher values are rendered last (and so they will appear to be on top). */
	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category="Layout|Canvas Slot")
	int32 ZOrder;

    /*其余信息*/
}

struct FAnchorData
{
public:
	GENERATED_USTRUCT_BODY()

public:

	/** Offset. */
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category=AnchorData)
	FMargin Offsets;

	/** Anchors. */
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category=AnchorData)
	FAnchors Anchors;

	/**
	 * Alignment is the pivot point of the widget.  Starting in the upper left at (0,0),
	 * ending in the lower right at (1,1).  Moving the alignment point allows you to move
	 * the origin of the widget.
	 */
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category=AnchorData)
	FVector2D Alignment;
};

我们会发现，在面板中的 Position 与 Size，在源码中也是以 Offsets 形式存在的。

Anchor.Minimum.X / Anchor.Minimum.Y、Anchor.Maximum.X / Anchor.Maximum.Y、Alignment.X / Alignment.Y，均是以比例的形式给出。

布局规则

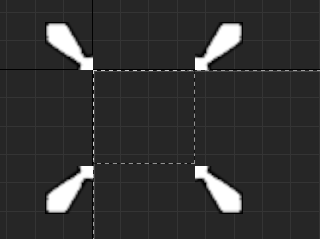

实际上，如果我们改动 Anchor，在 Minimum.X ≠ Maximum.X 的时候，Position X 会显示为 Offset Left，Size X 会显示为 OffsetRight：

在控件绝对位置不变的情况下，修改锚点的位置，会导致此时这两个值会改变非常多，对绝对位置的转换造成了困难。

接下来简单整理下其规则：

`Minimum.X` = `Maximum.X`	`Minimum.X` ≠ `Maximum.X`

`Alignment` 有用： `Alignment.X * Size.X` 确定了 “对齐点” 的横坐标偏移量。当 `Alignment.X` 为 0 时，对齐点在最左边；当 `Alignment.X` 为 1 时，对齐点在最右边；	`Alignment` 无用

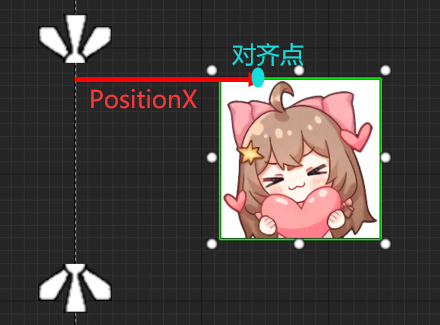

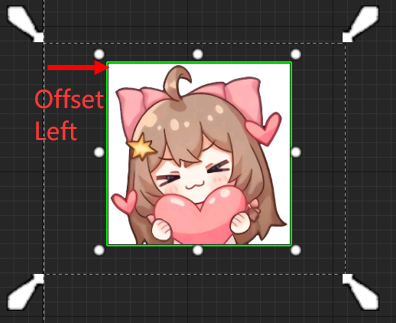

采用：`Position X` （表示 `Anchor_Min` 横坐标到对齐点.X 的距离）	采用：`Offset Left` （表示 Anchor_Min 横坐标到控件左侧的距离）

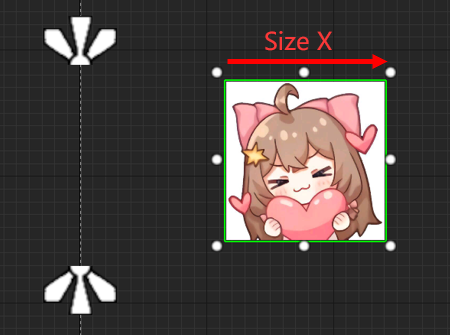

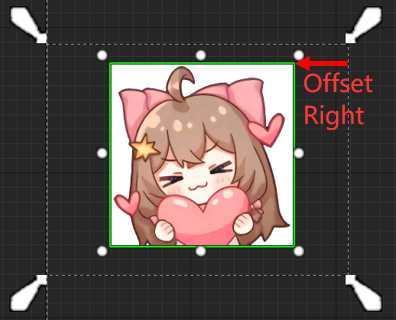

采用：`Size X` （表示控件自身的横坐标大小）	采用 `Offset Right` （表示 `Anchor_Max` 横坐标到控件右侧的距离）
`AbsolutePosition.X = AnchorMinimumPositon.X + Offsets.Left - Alignment.X * Offsets.Right`	`AbsolutePosition.X = MinimumPositon.X + Offsets.Left`
`AbsoluteSize.X = Offsets.Right`	`AbsoluteSize.X = AnchorMaximumPositon.X - AnchorMinimumPositon.X - Offsets.Left - Offsets.Right`
